精装书芯过胶联动线

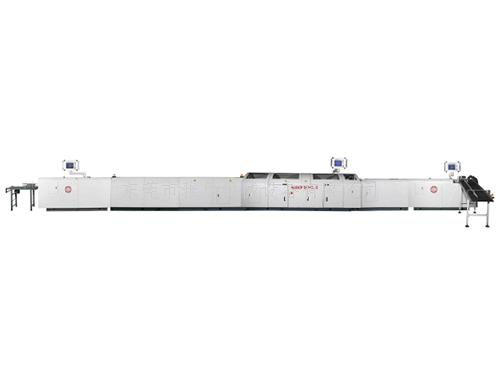

AUSCP SL500-Ⅱ精装书芯过胶联动线
AUSCP SL500-Ⅱ Book Block Processing Line
产品组成：Product composition
AUSCP SL500-Ⅱ由书芯输送机构、书芯前压紧、过胶烘干、增强烘干、书芯后压、输送带组成精装书芯过胶联动线，通过光电检测对系统实施在线控制。
AUSCP SL500-Ⅱ consists of book block feeding, fore pressing, gluing and drying, second drying, pressing, auxiliary delivery. The whole process is photoelectric controlled.
机组功能、特点：Unit functions, features

通过书芯输送机构，书芯按设定速度，自动完成逐本输送；
书芯前压紧可使书芯背部压平，排出书贴间空气，使书贴更加平实；
联动线具有对书芯震动闯齐输送功能；
自动上胶及过胶，上胶量可通过调节刮刀间隙进行调整，保持上胶量和粘度稳定；
烘干可控制书芯背部的胶液中的水份蒸发，使胶体粘度与牢固度达到最佳；本机具有4段热烘干，2段冷烘干；提高了生产效率；
书芯后压可使书芯背部粘连更加贴合，加强书芯书帖间相互接触粘连；
可与三面切书机构成完整的书芯成型线，能够逐本完成高精度的书芯裁切并输出到后续工作台。

Automatic book block feeding under setup speed
Before pressing the book block can flatten the back of the book block, exhaust air between signatures, make signatures more modest;
Book block aligned by vibration
Automatic gluing with controllable glue amount
Four hot drying and two cold drying
Finished block pressing
Optional online work with three-knife trimmer

技术规格:Technical Date

最高速度

Max speed

50本/分钟

50 block/min

总功率

Rated power

22 KW

书芯最大尺寸

Max block size

430×320 mm

电压要求

Standard voltage

三相四线制380V 50Hz

3PH 380V 50Hz

书芯最小尺寸

Min block size

125×100 mm

空气消耗量（外部供应）

Air consumption (external supply)

0.35m3 /分钟

0.35 m3 /min 8 bar

书芯厚度

block thickness

4-70 mm

整机重量

Machine Weight

8500 kg

最大压力

Max pressure

100 KN

机械外形尺寸（长×宽×高）

measures

17000×3000×1735 mm

最高烘干温度

Max drying temperature

150℃

L H S

Max. size 320 430 70mm

Min. size 100 125 4mm

AUSCP SL500-Ⅱ

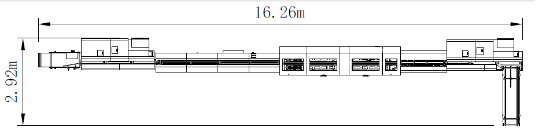

. 设备安装平面图：Equipment installation plan
