产品介绍
由一台或二至三台标准配置的AUSCP（SX220/43、SX200/43、SX180/43）全自动锁线机及多组配页站AUSCP PY43配页机联动组成（最多可以连接48个配页站，标准配置15个配页站）。
产品功能特点
采用雅思专利无空转分本剪线功能（SX NO SPACE），此功能特别适合薄本生产，提高10%～50%的生产效能；

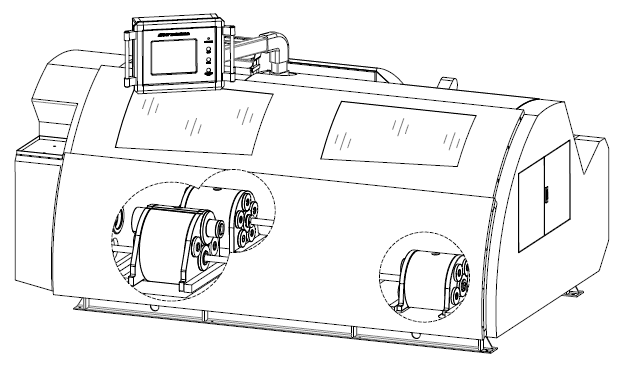

高速度高精度：最高速度可达220贴/分钟，整机有三个全密封的凸轮控制箱，控制箱里面装满润滑油，运行平稳，经久耐用，驱动飞达下纸，输送，锁线马鞍针组精准工作。锁线马鞍上的书帖通过上下同步皮带结构的拉规完成精确定位。
智能控制：彩色触摸屏，全过程监控进贴、输送、多贴、漏贴、锁线、收贴等工作环节，保证锁线质量；
故障检测：出现缺帖、漏帖、多帖、堵塞、掉帖、缩帖和断线等故障时机器发出报警并停机，同时显示故障。
具有自动错帖检测功能《选配》；
存储记忆：可以存储20个产品的锁线程序，可以重复调用；
自动调版：通过触摸屏设定书帖的尺寸，揭页方式确认后按下启动按钮，传动系统自动定位输送带，开启翻页器，定位固定马鞍传动链和加速轮，并将出书台的高度调整到位。简单易学，操作快速，转换板快捷，提高生产效率；
分帖：吹风器和机械手将最底部的书帖与书帖堆分离，叼牙将分离的书帖从进料斗中抽取出来；书贴倾斜装置有助于消除书帖表面的刮花现象；
自动揭页：揭页器装有上下各四个程控真空揭页器装置，可4+4真空揭页，可完成4套页齐脚或高低脚书帖，对套页、散页、无长短边和厚薄不均匀的书帖均可进行自动翻页；对长短边8mm以上的书帖也能够完成翻页；
书帖输送：揭页后的书帖搭在输送马鞍上，由输送链钩推动；经过加速轮送入锁线活动马鞍，加速轮的转速根据整机运行速度自动调整；
自动分本剪线：自动分本、剪线装置（将多余的线头剪断至8-10mm左右便于胶装），无论书本有多少书帖组成，分书器均可按设定一一将其分离；
平锁：采用精细超短针（¢1.6mm），密针距（19mm）锁线使产品更加平实，且不易漏胶，保证了高质量的锁线效果。锁线装置由凸轮箱式的设备单元组成,既降低噪音又延长了凸轮的使用寿命；
按需润滑：集中供油润滑系统，油压不足可报警，配有定时、定量的润滑装置，开机状态时，通过润滑管道使需要润滑的点获得定时、定量的润滑油；
产品参数
机械最高速度 |
220贴/分钟 |
可锁最少帖数 |
2帖 |
最大幅面尺寸(H x L) |
430x320mm |
单贴揭页 |
4+4（1圈） |
最小幅面尺寸 (H x L) |
120x75mm |
总功率 |
5kw |
最多锁线针组 |
10组 |
电压要求 |
380V/ 220V 50Hz三相 |
针间距 |
19 mm |
空气消耗量（外部供应） |
max. 1.0m3/min at 8bar |
线针直径 |
¢1.6 mm |
整机重量 |
4500Kg |
单贴厚度 |
0.5~1.5mm |
机械外型尺寸（长 x 宽x 高） |
2890×1650×1850mm |
|
L H S |

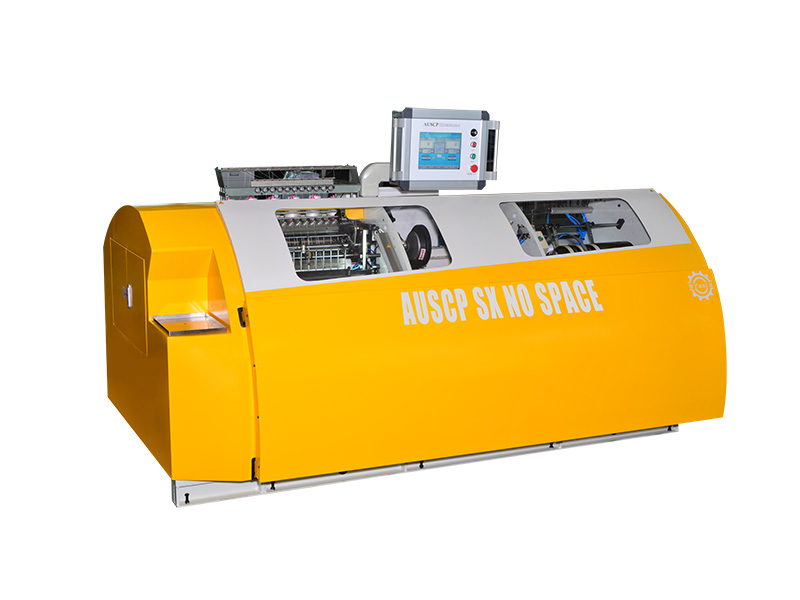

AUSCP SX220/43 |
|

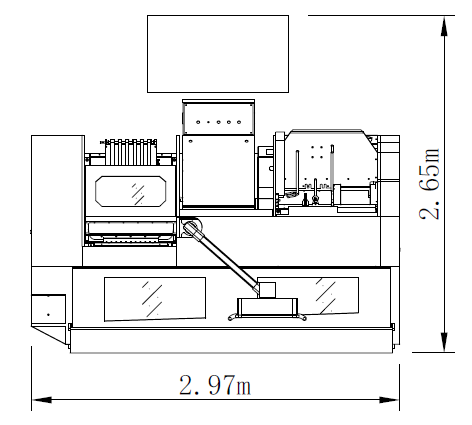

设备安装平面图
