产品介绍
本机是由输送、进本、送书小车、压书器、前刀、两侧刀、出书输送带组成的自动化设备;
产品功能特点
自动裁切书籍三边的功能:根据裁切书籍的幅面、厚度、调节推书器尺寸,选择相应的切书台底模,压书板(千金),调节侧刀尺寸,推书器自动将书籍推入切书台,压书板将书压紧实,自动裁切两侧面。再裁切书前口,将书送至输送带,裁切完成;
自动调版功能:只需要将裁切书籍的长*宽尺寸、裁切高度尺寸输入电脑,启动调整按钮,机器自动完成调整至所需尺寸;
整体切书台底模:选择所需尺寸的底模更换即可,无需拼接底模,提高工作效率;
防止封面拖花掉色功能:由于书籍进入裁切通道后,由上下两夹板将书本抬升夹起,避免与台面接触,减少摩擦,防止拖花封面及掉色;
堆积功能(选配):书本由输送带送人堆积机,经过设定高度,自动将相同高度堆积好的书本自动送出;
自动排纸屑功能:纸屑有吹气排屑系统吹入废纸斗排除;
自动润滑功能:集中供油润滑系统,油压不足可报警,配有定时定量的润滑装置,开机状态时,通过润滑管道使需要润滑的点获得定时定量的润滑油;
清洁侧刀功能(选配):自动向侧刀彭硅油,增加刀片的润滑,防止书本底胶粘连;
可连接平装书籍与精装书籍装订联动线,也可以单机使用,用于各种平装书籍、精装书籍、精装书芯、薄本等的三面裁切;
产品参数
最高机械速度 | 15-70次/分钟 | 总功率 | 20kw |
为切边最大尺寸 | 390*310mm | 电压要求 | 380V 220V 50Hz |
最大成品尺寸 | 380x300mm | 空气消耗量(外部供应) | 0.35 m3 /分钟 8 bar |
最小成品尺寸 | 150*100mm | 整机重量 | 4000kg |
最小裁切高度 | 100mm | 机械外型尺寸(长 x 宽x 高) | 3800x3400 x 2100mm |
![]() |
L H S Max. size 300 380 100mm Min. size 100 150 4mm |

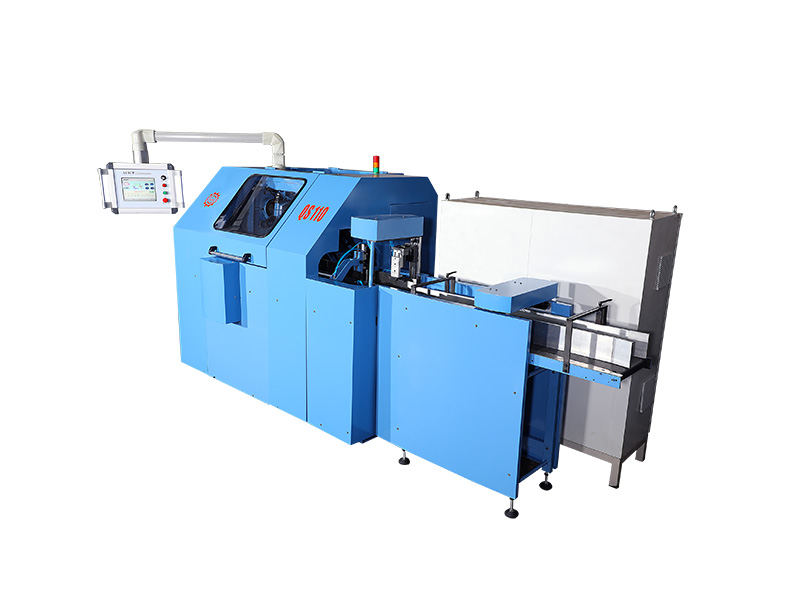

Qs110三面切书机 |

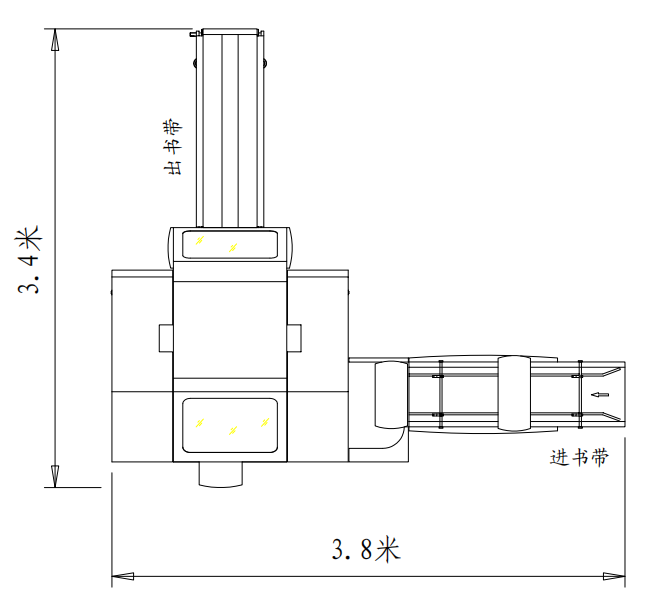

设备安装平面图
